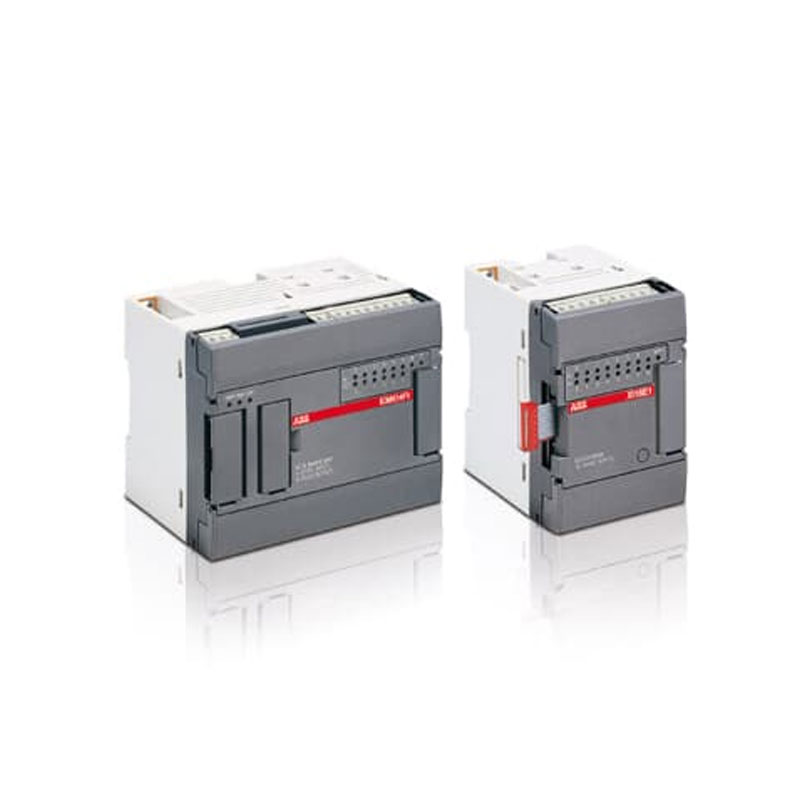

ABB 07KR51

Yueyang Tongtu beliefert den Überseemarkt mit hochwertigen ABB 07KR51-Modulen. Diese Module sind die zentralen Kommunikationsschnittstellenkarten in den frühen verteilten Steuerungssystemen von ABB (wie der Advant OCS-Serie) und verantwortlich für die Erzielung einer Dateninteraktion mit hoher Bandbreite zwischen der Hauptverarbeitungseinheit und den zugrunde liegenden E/A-Untermodulen. Unter langfristigen Betriebsbedingungen sind solche Backplane-Kommunikationsmodule anfällig für versteckte Fehlerprobleme wie Frequenzabweichungen des internen Taktoszillators, thermische Alterung des Bus-Transceivers und Schwellenwertabweichungen von Optokoppler-Isolationsbarrieren, die zu periodischen Paketverlusten oder Kommunikationsunterbrechungen der Unterstation im System führen können. Die von uns für dieses Modell implementierten Versandstandards decken strikt die Überprüfung der Protokollpaketerfassung auf der zugrunde liegenden Datenverbindungsschicht, die Qualitätsprüfung des Signalaugendiagramms und die Prüfung der thermischen Belastung in Umgebungen mit hohen und niedrigen Temperaturen ab. Ziel ist die Bereitstellung von Ersatzteilen in Originalqualität mit extrem hoher Hardwareintegrität und langfristiger Betriebssicherheit für DCS-Systemüberholungen und Notfalldefektbehebungen ausländischer Kunden.

Parameter

Produktmodell: ABB 07KR51

Produkttyp: Kommunikationsschnittstellenmodul / Buskoppler

Anwendbare Serie: ABB Advant OCS / S400 I/O-System

Kommunikationsprotokoll: MasterBus300 (MB300)

Anschlussmethode: Schraubklemmenblock an der Vorderseite

Übertragungsrate: Hochgeschwindigkeits-Busübertragung

Installationsmethode: S400-Grundplattenschlitzinstallation

Schutzstufe: Industriequalität IP20

Eigenschaften

Das bemerkenswerteste technische Merkmal dieses ABB 07KR51 ist sein reiner Echtzeit-Diagnosemechanismus auf Hardwareebene. Die Statusänderungen der Panel-Anzeigeleuchten basieren nicht auf der Softwareabfrage des übergeordneten Betriebssystems, sondern werden direkt vom zugrunde liegenden programmierbaren Logikgerät (PLD) basierend auf dem Zustand des Busses auf physikalischer Ebene gesteuert. Dieses Design stellt sicher, dass der Techniker vor Ort selbst dann, wenn der Hauptprozessor des Moduls stecken bleibt, anhand der physikalischen Blinkfrequenz der TX/RX-Anzeigelampen genau feststellen kann, ob es sich um einen Bruch im Buskabel oder um eine Beschädigung des Transceiver-Chips des Modulkörpers handelt. Ein weiteres wichtiges Merkmal besteht darin, dass das Modul über einen speziellen Hot-Swapping-Steuerschaltkreis verfügt, der den Stoßstrom beim Einsetzen der stromführenden Rückwandplatine unterdrücken und so Spannungsstörungen für andere laufende Module auf derselben Rückwandplatine vermeiden kann.

So pflegen Sie es

Die tägliche Wartung dieses ABB 07KR51-Moduls sollte sich hauptsächlich auf die vorbeugende Zustandsüberwachung konzentrieren. Da das Modul über ein Vollmetallgehäuse für eine lüfterlose passive Wärmeableitung verfügt, muss die Ascheansammlung auf dem Gehäusefiltersieb und der Kühlrippe des Modulgehäuses regelmäßig überprüft werden, um zu verhindern, dass der Anstieg des Wärmewiderstands zu einer übermäßigen Verbindungstemperatur des internen Kommunikationschips und einem Frequenzversatz führt. Während des Modulaustauschs müssen die Antistatik-Vorgänge strikt befolgt werden, das Antistatik-Armband muss getragen werden und der Schrank muss zuverlässig geerdet sein. Bei der Behebung von Busfehlern ist es strengstens untersagt, die Modul- oder Buskabel bei eingeschaltetem System willkürlich einzustecken oder abzutrennen, um zu verhindern, dass vorübergehende Überspannungen die Fototransistorgeräte an der Schnittstelle beschädigen. Bei Modulen, die sich längere Zeit im Standby-Zustand befinden, wird empfohlen, jährlich einen Online-Einschalttest durchzuführen, um eine irreversible elektrochemische Verschlechterung der internen Elektrolytkondensatoren zu verhindern.

Unsere Vorteile

Wir verbieten strikt, dass generalüberholte Platinenkarten, die einer sekundären Schweißung oder dem Austausch von Chipkomponenten unterzogen wurden oder Reparaturspuren aufweisen, in die Lieferkette des Originalprodukts gelangen. Unser Qualitätsinspektionsteam verwendet dreidimensionale Mikroskope mit hoher Vergrößerung, um einen konfokalen Scan an jedem vergoldeten Stift auf der Modulrückplatte durchzuführen und sicherzustellen, dass keine Kratzer, keine Oxidationsverfärbungen und keine Ablösung der Beschichtung vorhanden sind. Außerdem führen sie strenge Verformungstoleranzmessungen an den Wärmeableitungsrippen des Modulgehäuses durch, um bei der Installation eine perfekte Passform mit den Schrankschienen sicherzustellen. Die Statusanzeigeabdeckungen auf dem Panel und das Dämpfungsgefühl der Jumper müssen den ursprünglichen Werksinspektionsnormen entsprechen, um sicherzustellen, dass der Kunde hochwertige Industrieersatzteile im Originalzustand der Hardware erhält.
