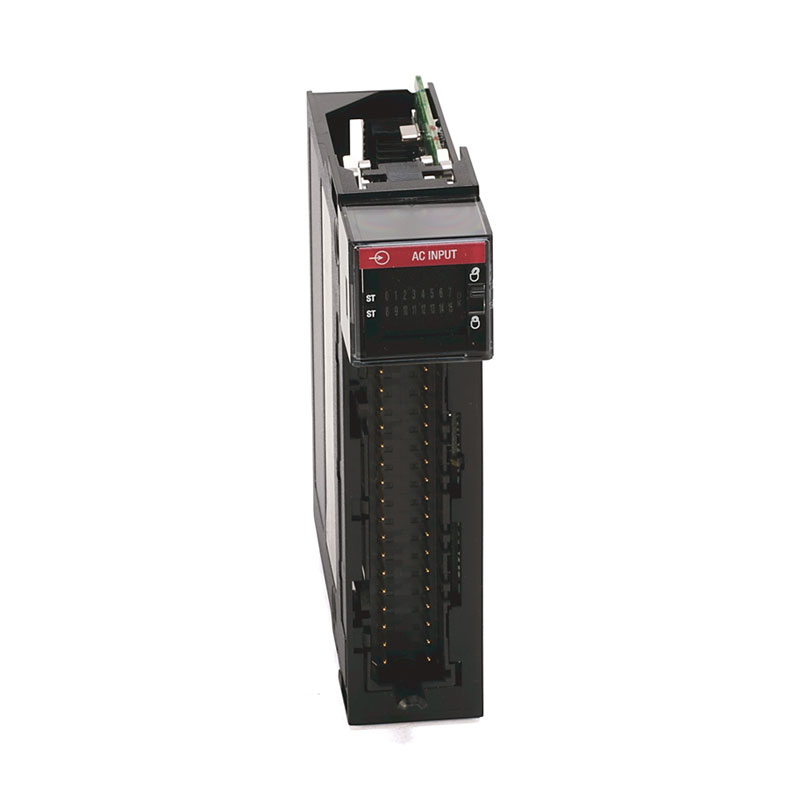

Allen Bradley 1756-IA16I

Yueyang Tongtu liefert als professioneller Lieferant direkt das neueste Allen Bradley 1756-IA16I-Modul an den Überseemarkt. Bei diesem Modul handelt es sich um eine isolierte digitale Eingangskomponente mit hoher Dichte, die speziell für raue industrielle elektromagnetische Umgebungen in der Rockwell ControlLogix-Plattform entwickelt wurde. In komplexen automatisierten Produktionslinien bestimmen die Signalaufbereitungsschaltung am Frontend des digitalen Eingangsmoduls und die elektrische Isolationsleistung direkt die Genauigkeit der Beurteilung des Status der Geräte vor Ort durch das Steuerungssystem. Wenn sich die Isolationsbarriere innerhalb des Moduls aufgrund langfristiger Einwirkung hochfrequenter transienter Überspannungen verschlechtert, ist es sehr wahrscheinlich, dass es zu Übersprechen zwischen den Kanälen kommt oder Gleichtaktstörungen direkt von der Feldseite auf den ControlLogix-Rückwandbus übertragen werden, was ohne ersichtlichen Grund zu Kommunikationsunterbrechungen oder falschen Aktionen im Hauptsteuerungssystem führt. Die von Yueyang Tongtu für dieses Modell implementierten Versandinspektionsnormen umfassen strikt die genaue Kalibrierung der Schwellenspannung aller Kanäle, die Hochspannungsisolationsimpedanztests zwischen Kanälen und zwischen Kanälen und der Rückwandplatine sowie die Kalibrierung der Reaktionsverzögerung der Hochfrequenzfilterschaltung. Ziel ist es, Ersatzteile in Originalqualität mit extrem hoher Immunität und Zustandsidentifikationssicherheit für die Wartung von Steuerungssystemen ausländischer Kunden bereitzustellen und sicherzustellen, dass die Datenzuordnung von diskreten Signalen vor Ort zur Systemrückwandplatine absolut sauber und genau ist.

Anwendungsszenario

Dieses Modul wird hauptsächlich in Szenarien eingesetzt, in denen die elektromagnetische Umgebung vor Ort extrem rau ist und ein hohes Risiko einer Gleichtaktspannung besteht. Typische Anwendungsknoten sind die Überwachung des Status von Motorschutzschaltern im hochfrequenten elektromagnetischen Störbereich großer metallurgischer Walzwerke, die Verbindung von Rückmeldungssignalen von explosionsgeschützten Magnetventilen mit großer Reichweite in petrochemischen Anlagen und die Erfassung von Hilfskontaktzuständen von Schwerlastschützen in großen Pumpstationen von Wasseraufbereitungsanlagen. In diesen Anwendungen dient der Allen Bradley 1756-IA16I mit seinem robusten Isolationsbarrierendesign als Firewall zwischen der rauen elektrischen Umgebung vor Ort und der empfindlichen ControlLogix-Backplane. Seine Anti-Interferenz-Fähigkeit auf Hardware-Ebene ist die wichtigste physikalische Grundlage, um sicherzustellen, dass im gesamten Datenerfassungsnetzwerk kein großflächiger Messjitter oder Zusammenbruch auftritt.

Struktur

Die interne Hardware-Topologie dieses Allen Bradley 1756-IA16I basiert auf einer Kernarchitektur, die aus einem hochspannungstoleranten Optokoppler-Isolationsarray und einem mehrstufigen Tiefpassfilternetzwerk besteht. Am vorderen Ende jedes digitalen Eingangskanals sind unabhängige strombegrenzende Widerstände und TVS-Dioden (Transient Voltage Suppression) konfiguriert, um die Stoßenergie von den Feldverdrahtungskabeln zu begrenzen. Der 120-VAC-Logikpegel auf der Feldseite und der 5-VDC-Backplane-Logikpegel auf der Systemseite müssen durch Optokoppler mit hoher Nennisolationsspannung physisch vollständig entkoppelt werden, bevor das Signal auf die Backplane-Seite gelangt. Das Stromversorgungsnetz im Modul nutzt eine verteilte Entkopplungskondensatoranordnung, um hochfrequente Spitzenstörungen wirksam zu unterdrücken. Die Rückwandplatinen-Schnittstellenschaltung ist präzise in das Impedanzanpassungs-Widerstandsnetzwerk integriert und gewährleistet die Signalintegrität des Hochgeschwindigkeits-Rückwandbus-Datenaustauschs.

So pflegen Sie es

Dieses Allen Bradley 1756-IA16I-Modul erfordert bei der täglichen Wartung die strikte Einhaltung der besonderen Verwaltungsvorschriften für elektrische Isolationssysteme. Es ist strengstens untersagt, bei eingeschaltetem System jegliche Art von Klemmenblockeinfügung oder Verkabelungsmodifikation durchzuführen, um Stromschläge zu vermeiden oder Kommunikationsfehler im Rückwandplatinenbus auszulösen. Aufgrund der extremen Empfindlichkeit der AC-Eingangsschaltung innerhalb des Moduls gegenüber der verteilten Kapazität der Kabel muss unbedingt sichergestellt werden, dass die Abschirmschicht des Signalkabels auf der Schrankseite bei der Verkabelung vor Ort zuverlässig an einem Ende geerdet wird. Doppelseitige Erdungsschleifen müssen unbedingt vermieden werden. Verwenden Sie regelmäßig ein Standardmultimeter, um das Anzugsdrehmoment der Klemmenblockschrauben im ausgeschalteten Zustand zu überprüfen, um einen Anstieg des Kontaktwiderstands aufgrund langfristiger Vibrationen zu verhindern, der zu einer Verschiebung des Eingangsschwellenwerts oder falschen Trennungsalarmen führen kann.
