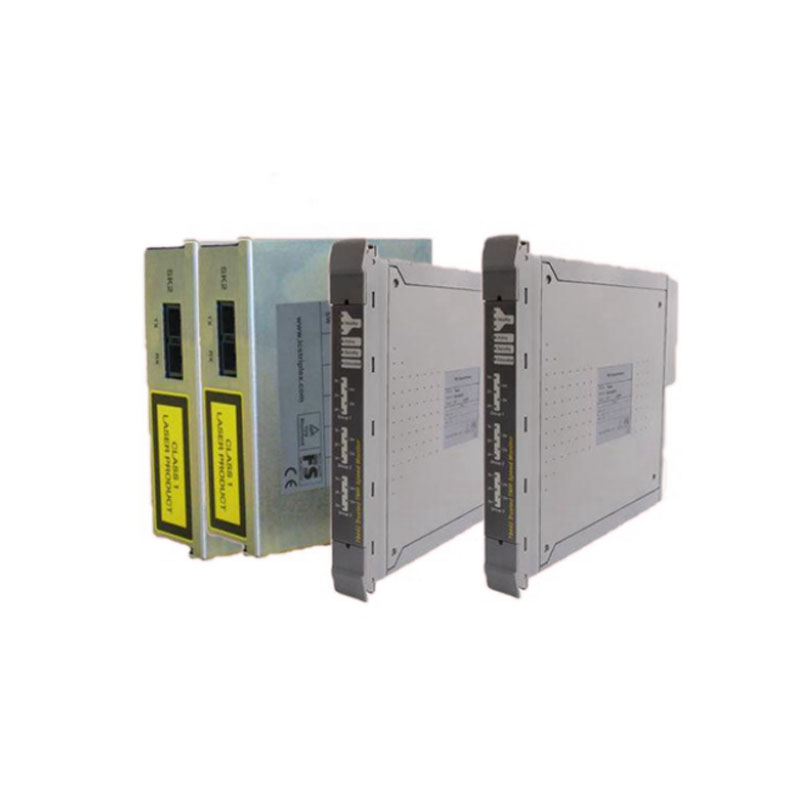

ICS Triplex T8201

Als professioneller Anbieter kann der ICS Triplex T8201 von Yueyang Tongtu die vom Leistungsmodul bereitgestellte elektrische Energie stabil an jedes I/O-Modul verteilen und Kommunikationskanäle mit dem Prozessor aufbauen. Als Partner mit Kompetenz in der Systemarchitektur bieten wir eine große Auswahl an Modellen und Marken. Wenn Sie mehr wissen möchten, können Sie uns gerne kontaktieren.

Struktur

Das ICS Triplex T8201 ist kein Verbindungsboard. Intern nutzt es ein mehrschichtiges Schaltungsdesign, um die verschiedenen Spannungspegel (z. B. 24 V, 5 V Kommunikationsspannung), die vom Leistungsmodul ausgegeben werden, präzise auf jeden I/O-Steckplatz zu verteilen, genau wie bei der Verlegung dicker Rohre unter der Erde, um sicherzustellen, dass jeder Haushalt über ausreichend Wasserdruck verfügt. Es integriert außerdem einen Backplane-Kommunikationsbus als dedizierten Kanal für die Kommunikation zwischen I/O-Modulen und dem Prozessor. Die Verdrahtung ist extrem fein und verhindert so wirksam Signalübersprechen. Seine Steckverbinder bestehen aus hochzuverlässigen Materialien in Industriequalität und zeichnen sich durch eine extrem lange Einsteck- und Entnahmelebensdauer sowie einen äußerst geringen Kontaktwiderstand aus.

Leistung

Die Leistung dieser ICS Triplex T8201-Grundplatte ist wirklich herausragend. Es verfügt über eine hohe Strombelastbarkeit und kann den normalen Betrieb des vollständig angeschlossenen E/A-Moduls unterstützen, ohne dass sich die Platine aufgrund übermäßigen Stroms erwärmt oder die Spannung sinkt. Seine Isolationsleistung ist hervorragend und gewährleistet die elektrische Isolierung zwischen den einzelnen Kanälen in einer Hochspannungsumgebung und verhindert Leckagen oder Funkenbildung. Die Signalintegrität des Kommunikationsbusses ist sehr gut, die Dämpfung der Datenübertragung auf der unteren Platine ist sehr gering, um sicherzustellen, dass der Prozessor Felddaten schnell lesen kann. Auch die Vibrationsdämpfung ist erstklassig, selbst wenn das Gehäuse externen Vibrationen ausgesetzt ist, lösen sich die darauf gesteckten Module nicht und haben keinen schlechten Kontakt. Die Leistungsindikatoren entsprechen vollständig der Sicherheitsnorm IEC 61508 SIL 3, und der Einsatz in einer so kritischen Systembasis ist auf jeden Fall beruhigend.

Eigenschaften

Der ICS Triplex T8201 übernimmt das typische passive Grundplattendesign der Trusted-Serie. Das auffälligste Merkmal sind die übersichtlich angeordneten verschiedenen Steckplatzanschlüsse auf der Oberfläche, die zur Verbindung von Power-Modul und I/O-Modul dienen. Auf der Oberfläche befinden sich zahlreiche große Stromspuren aus Kupferfolie, die den Menschen ein Gefühl der Sicherheit vermitteln. Durch eine solche Konstruktion soll sichergestellt werden, dass es großen Lastströmen standhält. Das Edge-Design verfügt über spezielle Erdungsklemmen und Verdrahtungsblöcke, die den Anschluss einer externen Hauptstromversorgung und eines Erdungskabels erleichtern.

Echter Fall

Es gab einen Kunden aus Südostasien, der die Renovierung einer Ölraffinerie durchführte. Als sie den Schrank erweiterten, kauften sie eine Reihe von Rückwandplatinen von anderen Herstellern. Bei der Installation stellten sie jedoch fest, dass die Kommunikation ständig ausfiel und das System Fehler meldete. Der Zeitplan war eng und sie gerieten in Panik. Später kontaktierten sie Yueyang Tongtu. Wir haben analysiert, dass es sich möglicherweise um ein Problem einer Impedanzfehlanpassung in den Busleitungen dieser Rückwandplatinen handelt. Wir haben umgehend mehrere T8201-Boards verschickt, die auf Bussignale getestet wurden. Der Kunde erhielt sie und die Kommunikationsampel sprang sofort auf Grün. Das System wurde sofort erfolgreich eingeschaltet. Der Projektmanager des Kunden rief ausdrücklich an und teilte ihm mit, dass man in kritischen Momenten immer noch einen professionellen Lieferanten wie Yueyang Tongtu finden müsse, um die hohe Geldstrafe wegen Projektverzögerungen zu vermeiden.
