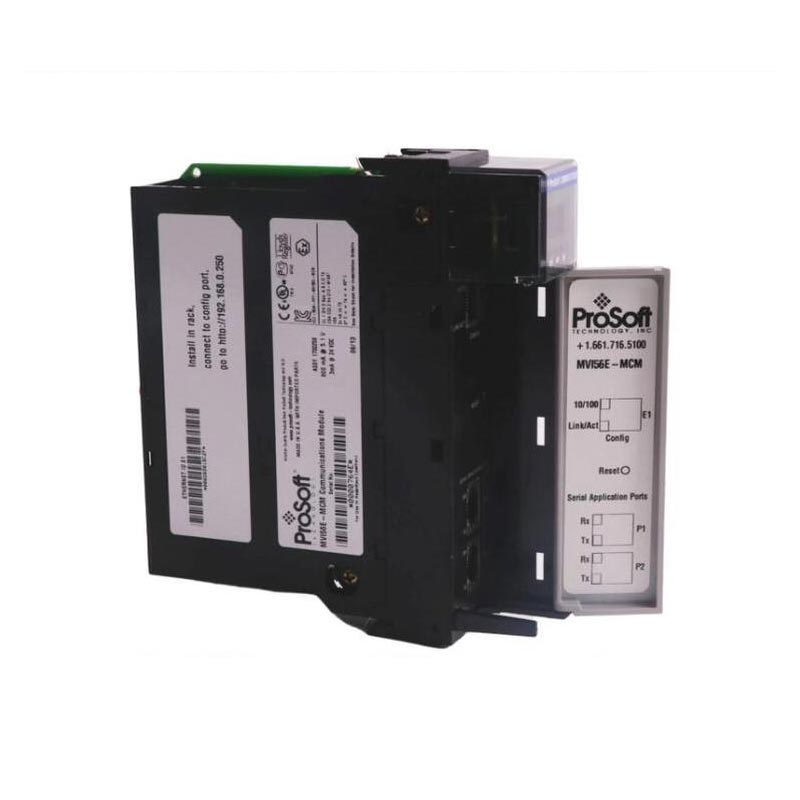

Prosoft MVI56E-MCM

Der Prosoft MVI56E-MCM mit verfügbaren Lagerbeständen nutzt das fortschrittlichste ControlLogix 1756-Rack und kann direkt in das ControlLogix-Rack eingesetzt werden, um als universeller Konverter zu fungieren und die Hochgeschwindigkeits-Backplane-Anweisungen der SPS in serielle Signale umzuwandeln, die die Feldinstrumente erkennen können. Yueyang Tongtu ist ein Anbieter, der qualitativ hochwertige Produkte anbietet, die es Ihnen ermöglichen, Daten von diesen alten, aber nützlichen Geräten zu sammeln, ohne einen zusätzlichen Gateway-Schrank hinzuzufügen.

Struktur

Die Kernarchitektur dieses Prosoft MVI56E-MCM ist ein leistungsstarker Kommunikationsprozessor, der unabhängig von der Haupt-SPS arbeitet. Dieser Chip dient ausschließlich der Handhabung des komplexen Pakets, Entpackens und der Protokollkonvertierung serieller Daten. Dadurch wird sichergestellt, dass die CPU-Ressourcen der Haupt-SPS nicht durch Kommunikationsaufgaben belegt werden, und es wird verhindert, dass der gesamte Abfragezyklus der Steuerlogik durch das Auslesen von Gerätedaten verlangsamt wird. Auf der Platine sind zwei vollständig elektrisch isolierte Treiberschaltungen für die serielle Schnittstelle integriert. Dadurch soll verhindert werden, dass die lange Kommunikationsleitung im Feld Blitzeinschläge, Überspannungen oder Erdschleifenstörungen in das Rack zurückbringt. Durch die solide Isolierung wird Ihre teure ControlLogix-Rückwandplatine auch bei Kurzschlüssen in der Außenleitung nicht beschädigt.

Parameter

Produktmodell: Prosoft MVI56E-MCM

Produkttyp: Modbus-Kommunikationsschnittstellenmodul

Anwendbares System: Rockwell Automation ControlLogix (1756-Backplane)

Serielle Ports: 2 unabhängige serielle Ports (Port 1 und Port 2)

Unterstützte Protokolle: Modbus RTU, Modbus ASCII, DF1, ASCII

Betriebsart: Master/Slave konfigurierbar

Datenübertragungsrate: 300 bps bis 115,2 kbps

Konfigurationsmethode: Add-On-Anweisung (AOI) + Webkonfiguration

Leistungsmerkmale

Das Prosoft MVI56E-MCM ist ein erweitertes Kommunikationsmodul, das speziell für das ControlLogix-System entwickelt wurde. Es verfügt über zwei unabhängig konfigurierbare serielle Schnittstellen. Jeder Port unterstützt die elektrischen Standards RS232/RS485/RS422 und einen breiten Bereich an Baudraten von 110 Bps bis 115,2 Kbps. Es kann frei als Master- oder Slave-Station für Modbus RTU/ASCII eingestellt werden und im gleichen oder in verschiedenen Modbus-Netzwerken betrieben werden. Es ist mit mehreren Protokollen kompatibel und unterstützt vollständig Standards wie Modbus TCP/IP, EtherNet/IP, DF1, EtherCAT, gLink-II und Modbus 485. Es kann problemlos an verschiedene Netzwerktopologien wie Stern und Ring sowie an komplexe Anwendungsszenarien angepasst werden.
