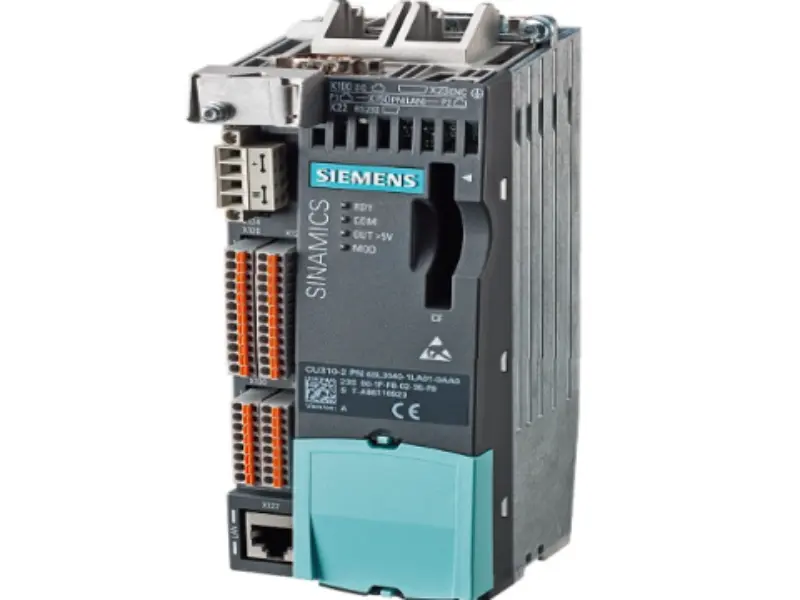

Siemens 6AU1410-2AA00-0AA0

Als professioneller Lieferant unterstützt das einachsige Standard-Bewegungssteuerungssystem Siemens 6AU1410-2AA00-0AA0 von Yueyang Tongtu die Erweiterung von Mehrachsen. Durch die Verwendung des PM340-Leistungsmoduls mit Direkteinschub handelt es sich um ein integriertes Hochleistungsgerät, das SPS-, Bewegungssteuerungs- und Antriebsverwaltungsfunktionen umfassend integriert.

Technischer Parameter

Integration und Authentifizierung

Das Siemens-Modell 6AU1410-2AA00-0AA0 verfügt über eine native einachsige Regelung mit geschlossenem Regelkreis für die Bewegungssteuerungsleistung. Es unterstützt vollständig elektronische Getriebe, Nocken, Flycuts und Positionierungssynchronisation. Durch die Kombination mit der Antriebseinheit CU305 ist eine Erweiterung auf Mehrachssysteme möglich. Es handelt sich um eine integrierte SIMOTION-Motion-SPS, die die Programmiersprachen MCC, KOP und ST unterstützt. Die wichtigsten Sicherheitsfunktionen sind standardmäßig mit F-DI/F-DO ausgestattet, was eine STO-Sicherheitsdrehmomentabschaltung ermöglicht und mechanische Sicherheitsstandards erfüllt.

Kern-Hardwareschnittstelle

Antriebsbus: 1 DRIVE-CLiQ-Schnittstelle

Kommunikationsschnittstellen:

2 PROFIBUS DP

1 Standard-Ethernet-Port (zum Debuggen und Programm-Download)

Integrierter lokaler E/A-Klemmenblock:

5 gewöhnliche digitale Eingänge (DI)

8 allgemeine digitale DI/DO (kann als Eingang oder Ausgang angepasst werden)

3 Sicherheitsfehlereingang (F-DI)

1 Sicherheitsfehlerausgang (F-DO)

1 Analogeingang AI (unterstützt Spannungs-/Stromsignale)

Unabhängige Encoder-Schnittstelle: 1 Einheit, unterstützt TTL/HTL-Inkremental- und SSI-Absolutwertgeber.

Typische Anwendungsszenarien

Das Modell Siemens 6AU1410-2AA00-0AA0 eignet sich besonders für einfache mehrachsige Produktionslinien mit „einzelner Hauptachse + Hilfsachse“, wie Verpackungsanlagen, Druckmaschinen, Blechschneiden und -biegen, einachsige Servopositionierung, Wickelmaschinen und kleine Umformanlagen. Diese eignen sich besonders für einfache mehrachsige Produktionslinien mit „einzelner Hauptachse + Nebenachse“.

Warum uns wählen?

Das Wichtigste ist, dass die integrierte Lösung Steuerung, Antriebsschnittstelle und lokale E/A steuern kann, ohne dass eine zusätzliche SPS erforderlich ist, wodurch Platz im Schaltschrank gespart wird. Es ist Teil des nativen S120-Pakets mit dem Hochgeschwindigkeits-Echtzeitbus DRIVE-CLiQ und kann zudem eine hohe Synchronisationsgenauigkeit erreichen. Natürlich verfügt das Siemens 6AU1410-2AA00-0AA0 auch über Sicherheits-I/O, ohne dass zusätzliche Sicherheitsrelais erforderlich sind, was die Hardwarekosten senkt. Es handelt sich um eine PROFIBUS-Doppelschnittstelle, die die Netzwerkerweiterung für verteilte Geräte erleichtert. Es handelt sich um ein deutsches Originalfabrikprodukt, einen ausgereiften Standard für die Werkzeugmaschinen-/Verpackungsindustrie. Das Programm ist mit der gesamten Baureihe der SIMOTION-Plattform kompatibel. Es handelt sich um ein integriertes Komplettprodukt, das kostengünstige Bewegungssteuerung + SPS + lokale E/A + Sicherheitsschleife kombiniert, ohne dass zusätzliche unabhängige SPS erforderlich sind, wodurch die Größe des Schaltschranks reduziert und der Kauf von Zubehör reduziert wird.

FAQ

F1: Wie viele Achsen kann dieser Controller steuern?

A1: Es ist als Einachssteuerung konzipiert, kann aber durch Erweiterung bis zu 8 Achsen unterstützen.

F2: Welche Kommunikationsschnittstellen sind auf diesem Controller verfügbar?

A2: Es bietet: 1 DRIVE-CLiQ-Schnittstelle (zur Antriebsanbindung), 2 PROFIBUS-Schnittstellen (zur DP-Master/Slave-Kommunikation) und 1 Industrial Ethernet-Schnittstelle (zur übergeordneten Kommunikation oder Programmierung).

F3: Wie hoch ist die PROFIBUS-Kommunikationsgeschwindigkeit dieses Controllers?

A3: Der minimale PROFIBUS DP-Zyklus beträgt 1 ms.

F4: Was ist der Unterschied zwischen 6AU1410-2AA00-0AA0 und 6AU1410-2AD00-0AA0?

A4: Bei beiden handelt es sich um D410-2-Controller. Der Hauptunterschied liegt im Kommunikationsprotokoll:

6AU1410‑2AA00‑0AA0 (Suffix DP):Unterstützt hauptsächlich die PROFIBUS-Kommunikation.

6AU1410‑2AD00‑0AA0 (Nachsetzzeichen DP/PN):unterstützt neben PROFIBUS auch die PROFINET-Kommunikation.

F5: Welche Sicherheitsvorkehrungen sollten hinsichtlich der Softwareversion getroffen werden?

A5: Laut CISA können alle Versionen von V5.4 bis (ausgenommen) V5.5 SP1 Sicherheitslücken aufweisen. Um die Systemsicherheit zu gewährleisten, wird dringend empfohlen, ein Upgrade auf V5.5 SP1 oder höher durchzuführen.

F6: Was ist zu tun, wenn der Controller den Fehlercode „F07970“ meldet?

A6: Dies ist ein häufiger Fehler am Servoantrieb, der normalerweise mit dem Motor oder der Leistungseinheit zusammenhängt. Zu den Schritten zur Fehlerbehebung gehören:

Motoranschlüsse prüfen:Stellen Sie sicher, dass die Stromkabel richtig angeschlossen sind und keine Kabelbrüche aufweisen.

Motordaten überprüfen:Stellen Sie sicher, dass die in der Steuerung konfigurierten Motorparameter mit dem Typenschild des tatsächlichen Motors übereinstimmen.

Überprüfen Sie das Netzteil:Wenn das Problem weiterhin besteht, überprüfen Sie das angeschlossene SINAMICS S120-Leistungsmodul auf ordnungsgemäße Funktion.
