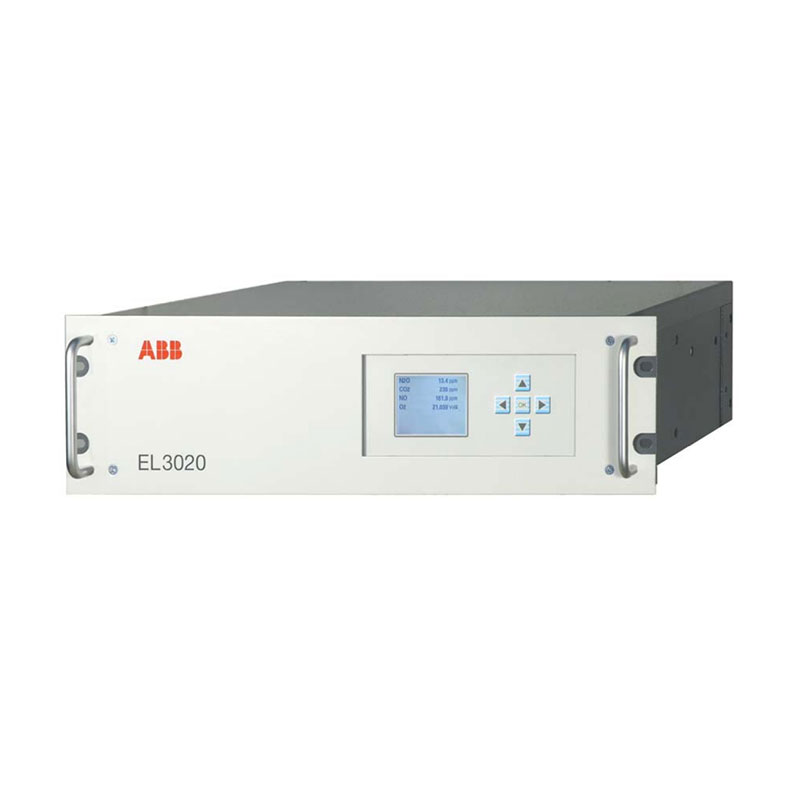

ABB EL3020

Die Yueyang Tongtu Company hat speziell eine hochpräzise Schlüsselausrüstung für ausländische Prozesskontrollingenieure und Gerätewartungsleiter im Bereich der industriellen Gasanalyse vorbereitet – den ABB EL3020 Gasanalysator-Sender. Bei der Durchführung von Projekten in Chemieanlagen oder Ölraffinerien besteht die größte Herausforderung für jeden darin, die schwachen Signale vom Analysator vor Ort präzise und störungsfrei an den Kontrollraum zu übertragen. Dieser Sender wurde speziell für diesen Zweck entwickelt. Es dient als Brücke zwischen den Sensoren vor Ort und dem Steuerungssystem. Als professioneller Anbieter empfehlen wir Ihnen diese „Datendrehscheibe“, die Analysedaten präzise verarbeiten und umwandeln kann, um Ihr Gasüberwachungssystem stabiler zu machen und Prozesssteuerungsfehler durch Signalabweichungen vollständig auszuschließen.

Struktur

ABB EL3020 verfügt über einen modularen Aufbau, der sich leicht warten und aufrüsten lässt. Seine Messgaskammer ist leicht zu reinigen und der Gasweg besteht aus korrosionsbeständigen Materialien, um die Lebensdauer des Geräts zu verlängern. In Bezug auf die Stromversorgung ist es mit einer Vielzahl von Wechselstromnetzteilen (100–240 VAC ±10 %, 48–63 Hz) kompatibel, mit einem Einkanal-Stromverbrauch von etwa 40 VA und einem Zweikanal-Stromverbrauch von etwa 70 VA. Es verfügt über eine umfangreiche Ausgangsschnittstelle, die analoge 0/2/4-20-mA-Signale (maximale Last 750 Ω) bereitstellt, und unterstützt die digitalen Kommunikationsprotokolle Modbus, RS485 und RS232. Es verfügt außerdem über eine explosionsgeschützte EEx(p)-Zertifizierung und bietet ein optionales Heizdesign zur Anpassung an Umgebungen mit extremen Temperaturen. Der eingebaute Drucksensor (Arbeitsbereich pabs=600-1250hPa) kann den Einfluss von Druckschwankungen auf die Messgenauigkeit automatisch korrigieren.

Kalibrierungsvorgang

Nullkalibrierung: ABB EL3020 verwendet hochreinen Stickstoff. Das Gerät muss länger als 12 Stunden vorgeheizt werden. Stoppen Sie die Spülung und Probenahme, schließen Sie Stickstoff an, schalten Sie über das Fünfwegeventil auf die Nullposition, stellen Sie den Druck auf 0,01 MPa ein, halten Sie die Durchflussrate bei 60 l/h, spülen Sie die Gaskammer 12 Minuten lang mit Stickstoff und geben Sie über die Bedienfeldbedienung einen kleinen Standardwert (z. B. +2 ppm) zur Kalibrierung und Speicherung ein.

Bereichskalibrierung: Am Beispiel von CO muss auch dieses länger als 12 Stunden vorgeheizt werden. Stoppen Sie die Spülung und Probenahme, schließen Sie CO-Standardgas an, stellen Sie das Fünfwegeventil auf die Kalibrierungsposition, stellen Sie Druck und Durchfluss wie oben beschrieben ein, spülen Sie die Gaskammer 12 Minuten lang, wählen Sie CO über die Bedienfeldbedienung aus, geben Sie den genauen Nennwert auf der Standardgasflasche ein und bestätigen und speichern Sie den Kalibrierungswert, nachdem sich der Messwert stabilisiert hat.

Anwendungsszenario

Dieser ABB EL3020 dient zur Erfassung der Durchflussmessersignale am Ein- und Auslass sowie der Flüssigkeitsstandsignale des Beckens. Diese Daten werden dann an die CPU übertragen, um die Dosierpumpe oder das Wasserauslassventil zu steuern. In chemischen Produktionslinien wird es zum Anschluss von Drucktransmittern verwendet, um den Rohrleitungsdruck in Echtzeit zu überwachen und so die Produktionssicherheit zu gewährleisten. In HVAC-Systemen dient es dazu, Signale von Temperatursensoren zu sammeln und den Betrieb der Kältemaschine oder des Heizkessels zu steuern. Wann immer Ihr System noch die Controller der Advant-Serie von ABB verwendet und eine präzise Erfassung sich ständig ändernder Daten wie Temperatur, Druck, Durchfluss und Flüssigkeitsstand vor Ort erfordert, ist dieses Produkt die Schlüsselkomponente, die für die „Wahrnehmung“ der Situation verantwortlich ist.
