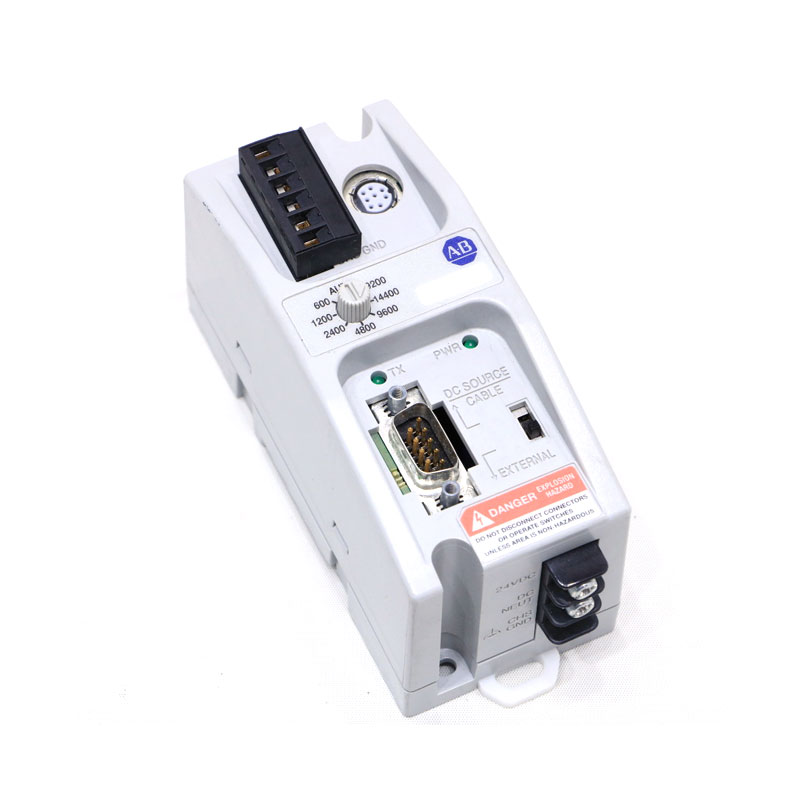

Allen Bradley 1761-NET-AIC

Als professioneller Anbieter bieten wir Ihnen diesen Allen Bradley 1761-NET-AIC an. Wir bieten Ihnen diese Schlüsselrolle speziell für die Bereiche „Übersetzung“ und „Isolierung“ an. Yueyang Tongtu muss Ihnen zuerst die Wahrheit sagen. Bei diesem Ding handelt es sich im Wesentlichen um einen High-Level-Schnittstellenkonverter, der allgemein als AIC-Modul bezeichnet wird. Seine Kernfunktion besteht darin, das serielle RS-232-Port-Signal der SPS in ein RS-485-Signal umzuwandeln, das in der industriellen Umgebung betrieben werden kann. Sie fragen sich vielleicht: Können wir uns nicht einfach direkt verbinden? Nein, das geht nicht. RS-232 hat eine kurze Übertragungsdistanz und eine schlechte Entstörungsfähigkeit. Selbst wenn es etwas weiter weg ist oder in einer lauten Umgebung, geht das Signal verloren. Dieses Modul „entwickelt“ das Signal weiter, damit es sich weiter und stabiler ausbreiten kann. Es ist nicht nur ein Konverter, sondern auch ein Netzwerk-Repeater, der mehreren SPSen in Ihrem DH-485-Netzwerk eine reibungslose „Kommunikation“ ermöglicht. Wenn dieses Modul ausfällt, kann Ihr übergeordneter Computer die Daten nicht mehr lesen und die Geräte werden informationsmäßig voneinander isoliert. Daher ist es in kleinen verteilten Steuerungssystemen eine unverzichtbare Kommunikationsbrücke.

Anfrage absenden

Produktbeschreibung

Dieses Mal haben wir speziell ein Schlüsselgerät für ausländische Automatisierungsingenieure und Elektrowartungsexperten im MicroLogix-Steuerungssystem vorbereitet, das für die „Kommunikationsübersetzung“ verantwortlich ist – den Allen Bradley 1761-NET-AIC. Bei der Vernetzung von Werkstattgeräten oder der Sanierung alter Anlagen stoßen viele Menschen häufig auf solche Probleme: Die vorhandenen Programmierkabel sind nur wenige Meter lang und es ist schlicht unmöglich, im Büro zu stehen und in der Werkstatt die SPS zu debuggen; oder wenn mehrere MicroLogix-SPS Daten miteinander austauschen möchten, reichen die Kommunikationsanschlüsse nicht aus und die Signale sind instabil. Dieser fortschrittliche Schnittstellenkonverter wurde speziell zur Lösung der Probleme der „Erweiterung der Kommunikationsentfernung und Protokollkonvertierung“ entwickelt. Es kann die seriellen Portsignale der SPS in robustere DH-485-Netzwerksignale mit größerer Reichweite umwandeln. Als Partner, der sich mit der Kommunikationstechnologie von Rockwell auskennt, empfiehlt Yueyang Tongtu dieses neueste Produkt, das Signaltests und vollständigen Anschlüssen unterzogen wurde, jedem. Der Zweck besteht darin, die Vernetzung Ihrer Geräte einfacher und stabiler zu machen und die durch Kommunikationsunterbrechungen verursachten Debugging-Probleme vollständig zu beseitigen.

Struktur

Die Kernstruktur dieses Allen Bradley 1761-NET-AIC ist eine „Kommunikationsumwandlungsschaltung mit optischer Isolation“. Das ist äußerst wichtig. Wie wir alle wissen, erzeugen verschiedene Motoren und Frequenzumrichter in Industrieanlagen starke elektromagnetische Störungen. Wenn Sie die SPS direkt an das Netzwerk anschließen, kann es sehr wahrscheinlich zu einer Beschädigung des Kommunikationsports kommen. Dieses Modul trennt die Signale auf beiden Seiten durch einen Optokoppler. Selbst wenn Hochspannung in die externe Netzwerkleitung eingespeist wird, schadet dies dem wertvollen SPS-Host nicht. Darüber hinaus ist ein dedizierter Kommunikationsprotokoll-Chip integriert, der serielle Punkt-zu-Punkt-Kommunikation in miteinander verbundene Mehrpunkt-Netzwerkkommunikation umwandeln kann. Dies entspricht der Ausstattung der SPS mit einem „Netzwerkübersetzer“. Dieser konstruktive Aufbau gewährleistet nicht nur die Genauigkeit der Datenübertragung, sondern erhöht auch deutlich die Sicherheit des Systems.

Parameter

Produktmodell	Allen Bradley 1761-NET-AIC
Produkttyp	Erweiterter Schnittstellenkonverter (AIC+)
Schnittstellentyp	1 RS-232-Anschluss / 1 RS-485-Anschluss
Netzwerkprotokoll	Unterstützt das DH-485-Netzwerk
Übertragungsentfernung	Bis zu 1219 m (4000 Fuß) im RS-485-Modus
Stromversorgungsmethode	Externe 24-V-Gleichstromversorgung oder Kabelbetrieb
Isolationsfunktion	Ausgestattet mit photoelektrischem Isolationsschutz
Installationsmethode	DIN-Schienen- oder Schalttafelmontage

Produktvorteile

Die Vorteile unseres Modells Allen Bradley 1761-NET-AIC sind „Originalqualität“ und „kompakte Schnittstelle“. Unsere Kommunikationsbuchsen sitzen nicht locker, die Stecker passen perfekt, der Übergangswiderstand ist äußerst gering und gewährleistet so die Qualität der Signalübertragung. Die Hülle wird nicht beschädigt und die Wärmeableitung ist gut. Dadurch fühlen Sie sich bei der Verwendung sicher und müssen sich keine Sorgen über zeitweilige Netzwerkverbindungen aufgrund von schlechtem Kontakt machen. Bei automatisierten Systemen, die einen langfristigen Betrieb erfordern, entscheiden solche geringfügigen Qualitätsunterschiede häufig über die Stabilität.
